Höhenlinienzahlen setzen

Höhenlinienzahlen werden in 4 Schritten hergestellt:

Höhenlinien setzen

ist der finale Herstellungsschritt der Höhenlinienzahlen, bei dem letztendlich die Zahlen in ein Bild gesetzt werden.

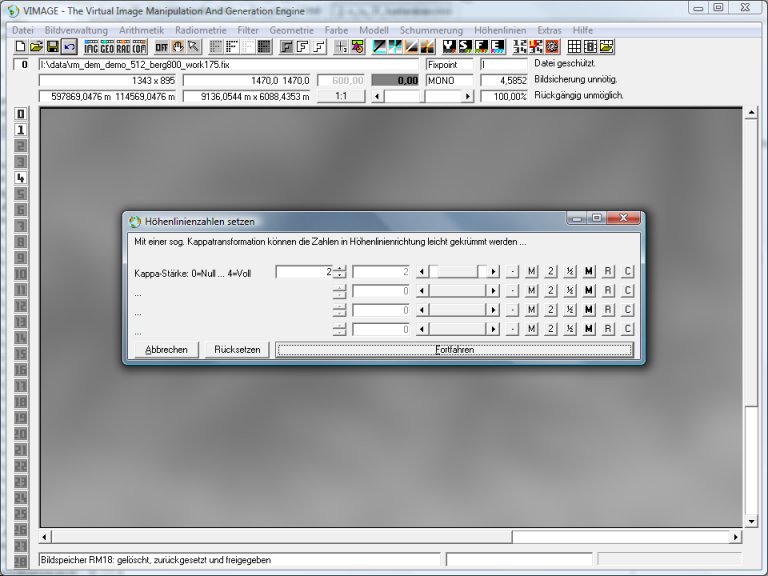

Aufruf: Höhenlinien/Höhenlinienzahlen setzen. Es erscheint ein Dialogfenster, in dem eine Kappatransformation abgefragt wird. Hier macht man mit Standardwert 2 nichts falsch.

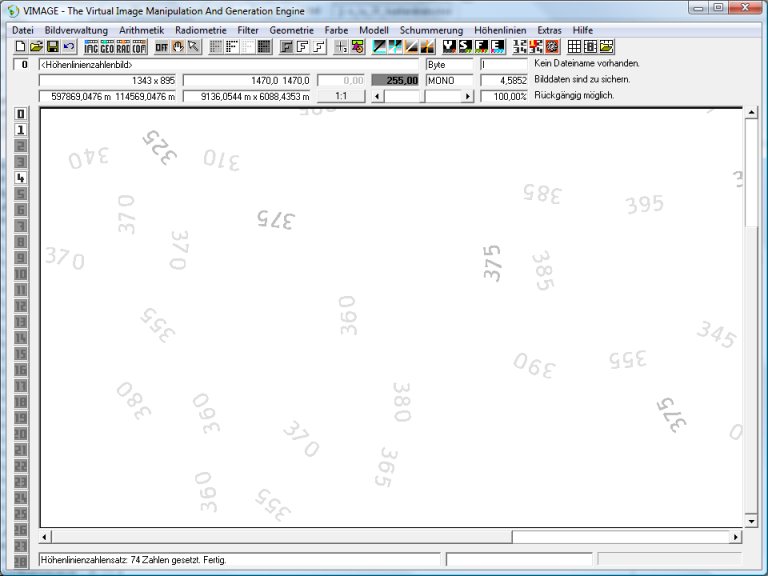

Das Satzprogramm wird durch die vom Positionator erstellten internen Positionierungsrecords gesteuert. Pro Record wird eine Höhenlinienzahl erzeugt:

Der Satz erfolgt analog zur Höhenlinienherstellung monochromatisch und mit feststehenden Grauwerten. Es sind dies für die 4 (bei der Positionierung bereits gewählten) Äquidistanzen festen Grauwerte 255, 127,5, 63,75 und 31,875.

-TU-84-00
