Höhenlinienzahlen positionieren

Höhenlinienzahlen werden in 4 Schritten hergestellt:

Höhenlinien positionieren

ist der 3. und wichtigste Schritt.

Hier werden anhand eines Höhenmodells Positionen gesucht, an denen mögliche Höhenlinienzahlen gesetzt werden können.

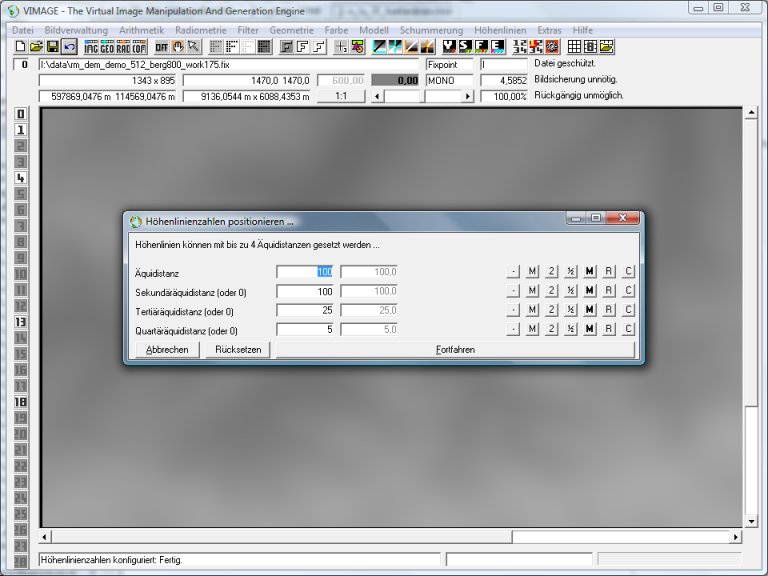

Hier ist also ein Höhenmodell zu laden. Dannn wähle man Höhenlinien/Höhenlinienzahlen positionieren. Es erscheint ein Dialogfenster, in dem bis zu 4 Äquidistanzen gewählt werden können. Jeweils nichtbenötigte feinere Äquidistanzen setze man auf 0.

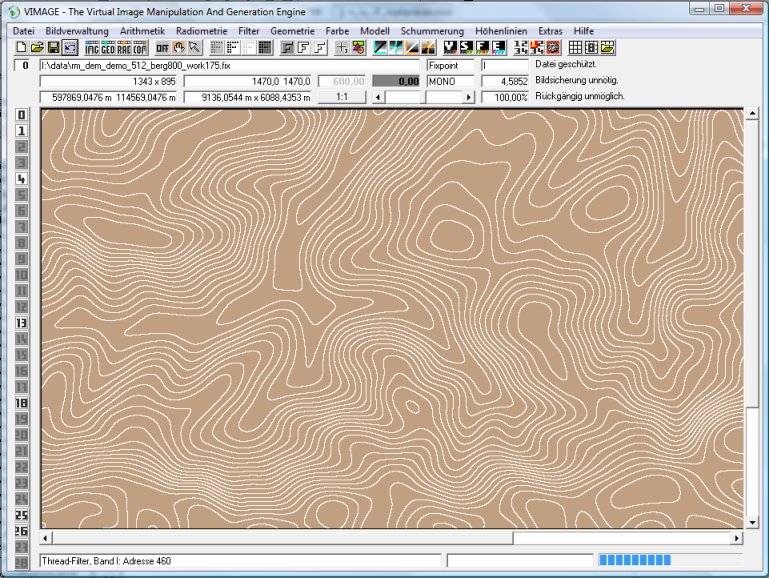

Dann beginnt der Positionierungsalgorithmus vollautomatisch zu laufen.

Am Ende erscheint lediglich eine Mitteilung, wie viele Höhenlinienzahlen-Positionen gefunden worden sind. Alle Positionen sind in sog. Positionierungsrecords intern abgelegt worden. Diese lassen sich unter Höhenlinien/Positionierung verwalten/Positionierung anzeigen anzeigen. Anhand der Positionierungsrecords können im nächsten Schritt die Zahlen gesetzt werden.

-TU-83-00
